[네트워크 이론] 네트워크 계층 - IP 주소 체계

이글은 혼자 공부하는 네트워크(저자 : 강민철)의 책과 강의 내용을 개인적으로 정리하는 글임을 알립니다.

---

네트워크 주소와 호스트 주소

하나의 IP 주소는 크게 네트워크 주소와 호스트 주소로 나뉜다.

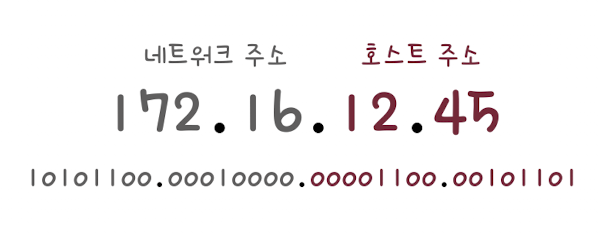

아이피는 32비트로 구성되어있고, 아래 그림은 네트워크 주소가 16비트, 호스트 주소가 16비트인 IP 주소의 예시이다.

• 네트워크 주소 : 호스트가 속한 특정 네트워크를 식별하는 역할
• 호스트 주소 : 네트워크 내에서 특정 호스트를 식별하는 역할

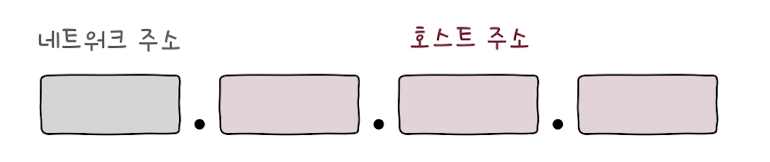

만약 네트워크 주소가 다음 그림과 같이 하나의 옥텟으로 이루어져 있다면, 한 네트워크당 호스트 주소 할당에 24비트를 사용할 수 있어서 상대적으로 많은 호스트에 IP 주소를 할당할 수 있을 것이다.

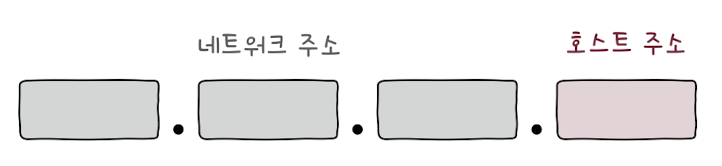

또 만약 네트워크 주소가 다음과 같이 세 개의 옥텟으로 이루어져 있다면, 네트워크당 호스트 주소 할당에 8비트를 사용할 수 있다. 상대적으로 적은 호스트에 IP 주소를 할당할 수 있다.



• 호스트 주소 공간을 크게 할당하면 호스트가 할당되지 않은 다수의 IP 주소가 낭비될 수 있다.
• 반대로 무조건 호스트 주소 공간을 작게 할당하면 호스트가 사용할 IP 주소가 부족해질 수 있다.
• 이런 고민을 해결하기 위해 생겨난 개념이 바로 IP 주소의 클래스 개념이다.



주소 체계

클래스풀 주소 체계

• 클래스는 네트워크 크기에 따라 IP 주소를 분류하는 기준이다.
• 클래스를 이용하면 필요한 호스트 IP 개수에 따라 네트워크 크기를 가변적으로 조정해 네트워크 주소와 호스트 주소를 구획할 수 있다.
• 클래스를 기반으로 IP 주소를 관리하는 주소 체계를 클래스풀 주소 체계(classful addressing)라고 한다.

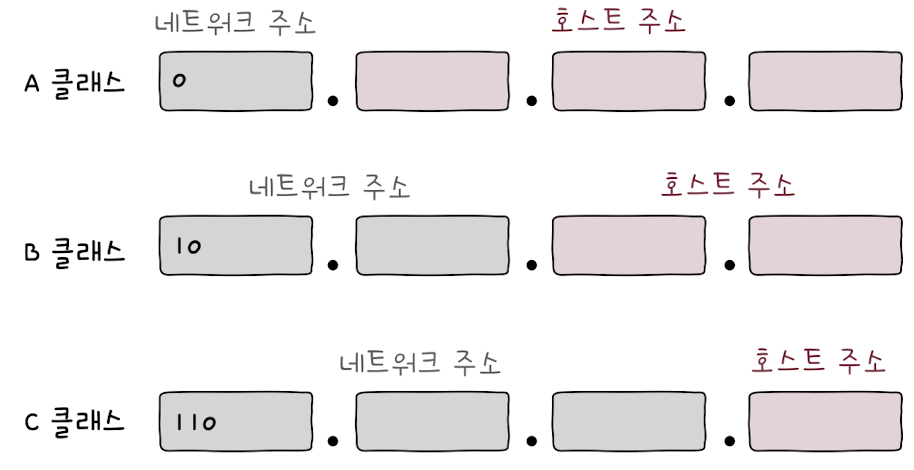

• 클래스풀 주소 체계는 총 다섯 개의 클래스가 있다. 각각 A 클래스, B 클래스, C 클래스, D 클래스, E 클래스이다.
• 이 중 D와 E는 각각 멀티캐스트를 위한 클래스, 특수한 목적을 위해 예약된 클래스이기 때문에, 네트워크의 크기를 나누는 데에 실질적으로 사용되는 클래스는 A, B, C이다.



호스트의 주소 공간을 모두 사용할 수 있는 것은 아니다.

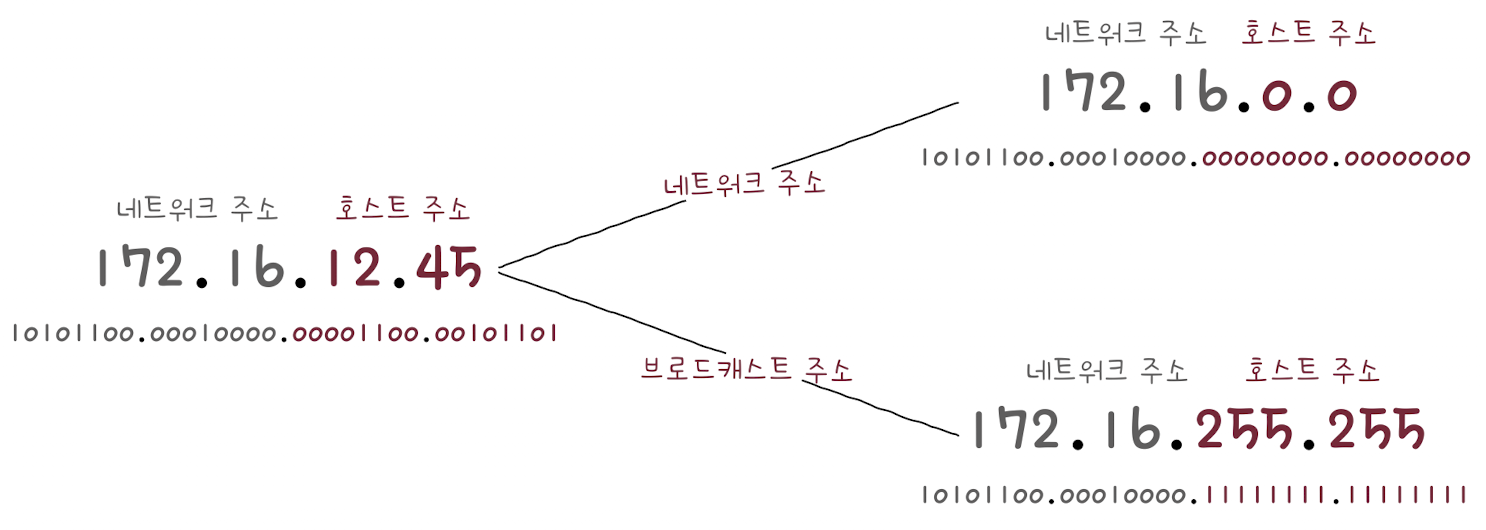

호스트 주소가 전부 0인 IP 주소와 호스트 주소가 전부 1인 IP 주소는 특정 호스트를 지정하는 IP 주소로 활용할 수 없다.
전자는 해당 네트워크 자체를 의미하는 네트워크 주소로 사용되고, 후자는 브로드캐스트를 위한 주소로 사용되기 때문이다.



A클래스

먼저 A 클래스는 B와 C 클래스에 비해 할당 가능한 호스트 주소의 수가 많다.

• 네트워크 주소는 비트 ‘0’으로 시작하고 1옥텟으로 구성되며, 호스트 주소는 3옥텟으로 구성된다.
• 즉, 이론상으로 2⁷(128)개의 A 클래스 네트워크가 존재할 수 있고, 2²⁴(16,777,216)개의 호스트 주소를 가질 수 있다.

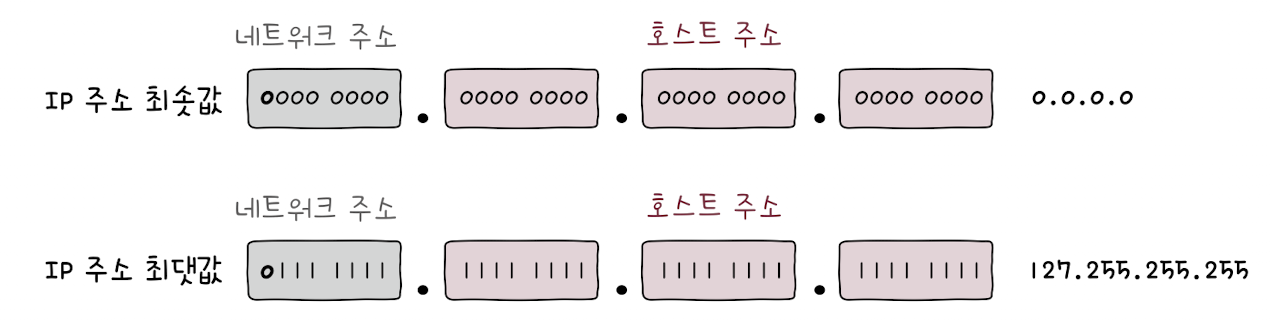

• A 클래스로 나타낼 수 있는 IP 주소의 최소값을 10진수로 표현하면 0.0.0.0, 최대값을 10진수로 표현하면 127.255.255.255이다.
• 요컨대 가장 처음 옥텟의 주소가 0~127일 경우 A 클래스 주소임을 짐작할 수 있다.



B클래스

• B 클래스의 네트워크 주소는 비트 ‘10’으로 시작하고 2옥텟으로 구성되며, 호스트 주소도 2옥텟으로 구성된다.
• 이론상으로 2¹⁴(16,384)개의 B 클래스 네트워크와 각 네트워크에 속한 2¹⁶(65,534)개의 호스트 주소를 가질 수 있다.

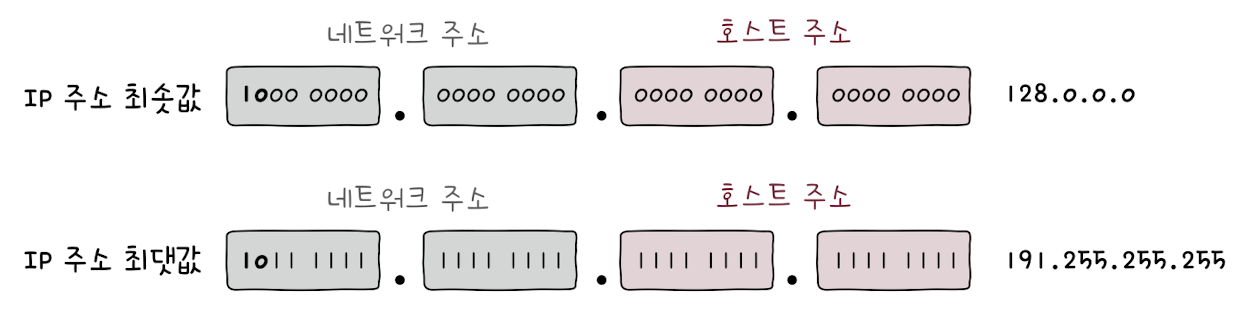

• B 클래스 IP 주소의 최소값을 10진수로 표현하면 128.0.0.0, 최대값을 10진수로 표현하면 191.255.255.255이다.
• 따라서 가장 처음 옥텟의 주소가 128~191일 경우 B 클래스 주소임을 짐작할 수 있다.





C클래스

• C 클래스의 네트워크 주소는 비트 ‘110’으로 시작하고 3옥텟으로 구성되며, 호스트 주소는 1옥텟으로 구성된다.
• 이론상으로 2²¹(2,097,152)개의 C 클래스 네트워크가 존재할 수 있고, 각 네트워크는 2⁸(256)개의 호스트 주소를 가질 수 있다.

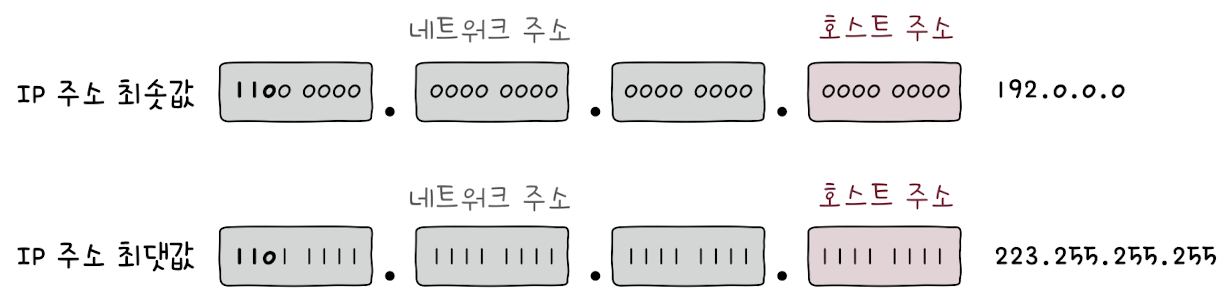

• C 클래스로 나타낼 수 있는 IP 주소의 최소값을 10진수로 표현하면 192.0.0.0, 최대값을 10진수로 표현하면 223.255.255.255이다.
• 가장 처음 옥텟의 주소가 192~223일 경우 C 클래스 주소임을 짐작할 수 있다.





클래스리스 주소 체계

• 클래스풀 주소 체계를 이용하면 네트워크의 영역을 결정하고 할당 가능한 호스트의 주소 공간을 유동적으로 관리할 수 있지만, 이 방식에는 한계가 있다.
• 클래스별 네트워크의 크기가 고정되어 있기 때문에 여전히 다수의 IP 주소가 낭비될 가능성이 크다는 문제가 있다.
• 그래서 클래스풀 주소 체계보다 더 유동적이고 정교하게 네트워크를 구획할 수 있는 클래스리스 주소 체계(classless addressing)가 등장했다.
• 이름처럼 클래스 개념 없이(classless) 클래스에 구애받지 않고 네트워크의 영역을 나누어서 호스트에게 IP 주소 공간을 할당하는 방식이다.



서브넷 마스크

클래스풀 주소 체계는 클래스를 이용해 네트워크 주소와 호스트 주소를 구분하지만, 클래스리스 주소 체계는 클래스를 이용하지 않기 때문에 IP 주소상에서 네트워크 주소와 호스트 주소를 구분 짓는 지점은 임의의 지점이 될 수 있다.

클래스리스 주소 체계에서는 네트워크와 호스트를 구분 짓는 수단으로 서브넷 마스크를 이용한다.

• 서브넷 마스크(subnet mask)는 IP 주소상에서 네트워크 주소는 1, 호스트 주소는 0으로 표기한 비트열을 의미한다.
• 네트워크 내의 부분적인 네트워크(서브네트워크 subnet network)를 구분 짓는 마스크(mask) 비트열인 셈이다.
• 서브넷 마스크를 이용해 클래스를 원하는 크기로 더 잘게 쪼개어 사용하는 것을 서브네팅(subnetting)이라고 한다.

비트 AND 연산

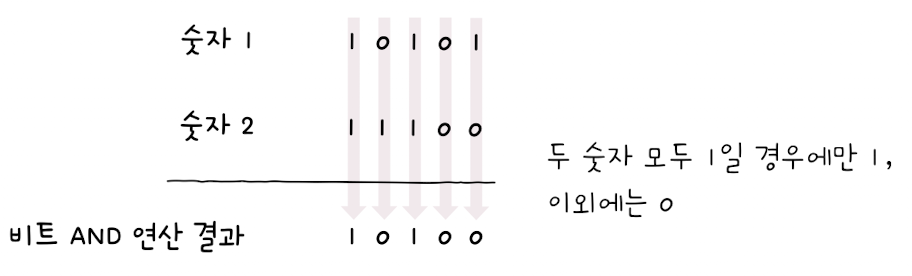

피연산자가 모두 1인 경우에는 1, 아닌 경우에는 0이 되는 연산

클래스풀 주소 체계에서 A 클래스의 네트워크 주소는 8비트, B 클래스의 네트워크 주소는 16비트, C 클래스의 네트워크 주소는 24비트로 이루어져 있다.

그러므로 A, B, C 클래스의 기본 서브넷 마스크는 다음과 같다.

• A 클래스: 255.0.0.0 (11111111.00000000.00000000.00000000)
• B 클래스: 255.255.0.0 (11111111.11111111.00000000.00000000)
• C 클래스: 255.255.255.0 (11111111.11111111.11111111.00000000)

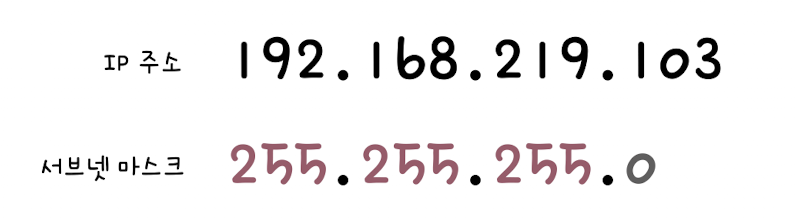

다음과 같은 IP가 있다고 가정할 때

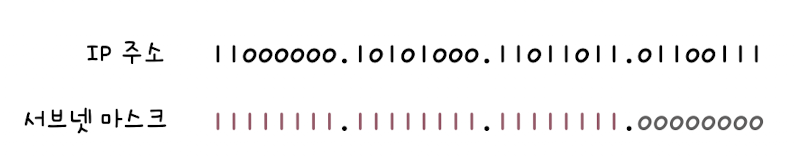

이 IP 주소와 서브넷 마스크를 2진수로 표기하면 아래와 같다.

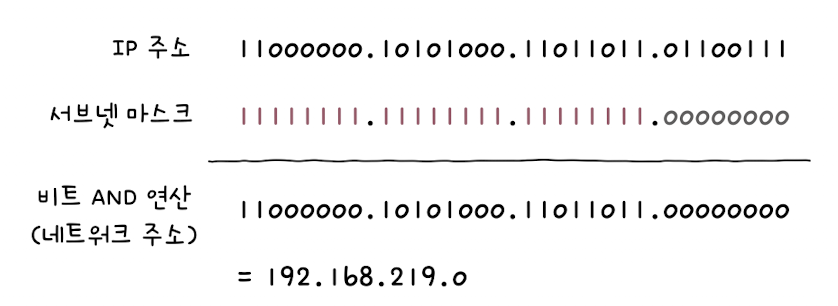

이 둘에 대해 비트 AND 연산을 수행하면 아래 결과 처럼 네트워크 주소 192.168.219.0을 구할 수 있다.

사용된 서브넷 마스크에서 0이 8개이므로 호스트 주소는 8비트로 표현 가능하다.

따라서 실제로 할당 가능한 호스트 IP 주소는 호스트 주소가 모두 0인 네트워크 주소 192.168.219.0과 호스트 주소가 모두 1인 브로드캐스트 주소 192.168.219.255를 제외한 192.168.219.1~192.168.219.254, 즉 254개가 된다.



정리하면, 클래스리스 주소 체계는 클래스가 아니라 서브넷 마스크를 이용해 네트워크 주소와 호스트 주소를 구분하는 IP 주소 체계이다.
또한 서브넷 마스크와 IP 주소 간에 비트 AND 연산을 수행하면 IP 주소 내의 네트워크 주소를 알아낼 수 있다.



CIDR 표기법

서브넷 마스크를 표기하는 방법은 다음과 같이 크게 두 가지가 있다.

• 서브넷 마스크를 ‘255.255.255.0’, ‘255.255.255.252’처럼 10진수로 직접 표기하는 방법
• ‘IP 주소/서브넷 마스크상의 1의 개수’ 형식으로 표기하는 방법

여기서 두 번째 방식인 ‘IP 주소/서브넷 마스크상의 1의 개수’로 표기하는 형식을 CIDR 표기법(CIDR: Classless Inter-Domain Routing notation)이라고 부른다.



예를 들어 C 클래스의 기본 서브넷 마스크는 255.255.255.0이었다.

이를 2진수로 표기하면 11111111.11111111.11111111.00000000이다.

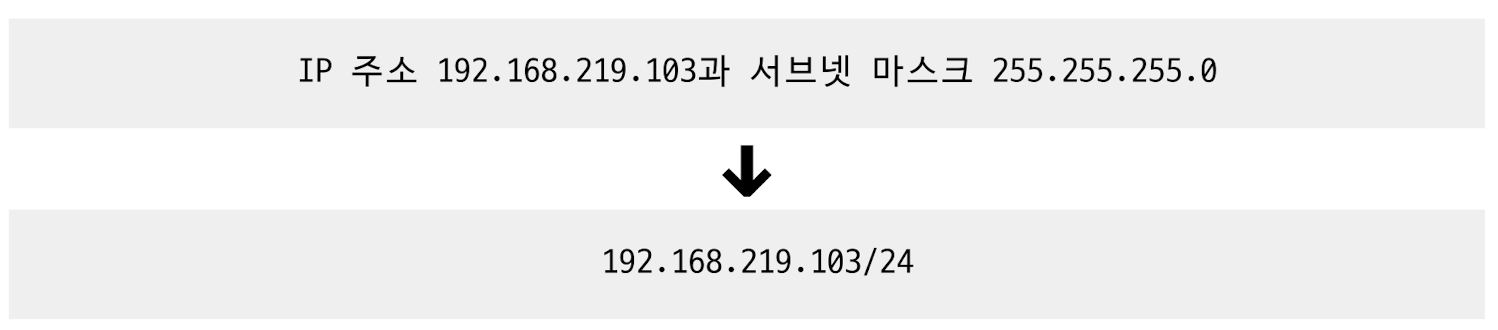

1이 총 24개이므로 CIDR 표기법을 따르면 다음과 같이 /24로 표기할 수 있다.

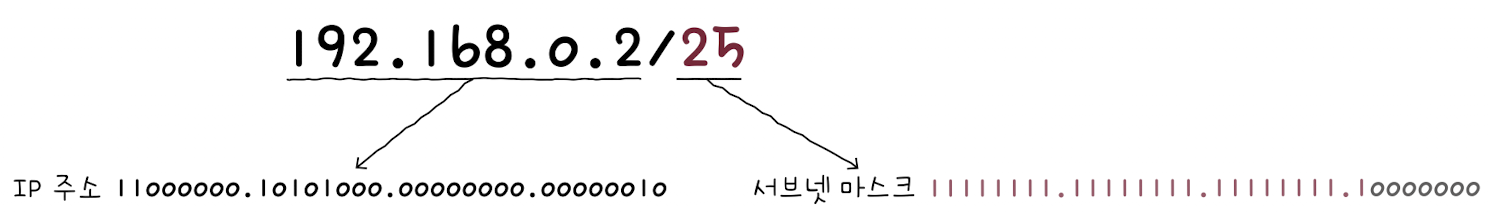

192.168.0.2/25라는 표기가 있다고 가정해 보자.

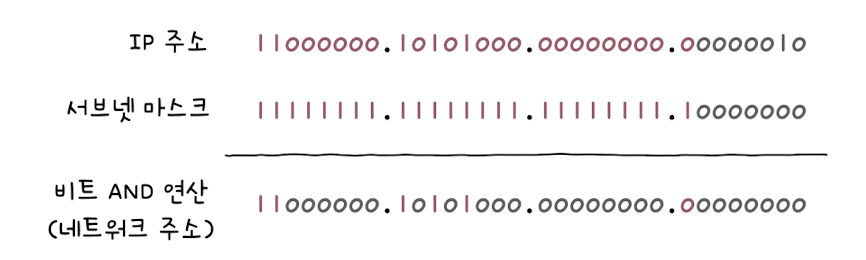

서브넷 마스크를 IP 주소 192.168.0.2와 비트 AND 연산을 하면 그 결과는 192.168.0.0이다.
즉, 네트워크 주소는 192.168.0.0이 된다.

• 따라서 호스트 IP 주소의 범위는 네트워크 주소 192.168.0.0과 브로드캐스트 주소 192.168.0.127을 제외하면 192.168.0.1~192.168.0.126이 된다.
• 즉, 192.168.0.2/25는 총 126개의 호스트를 할당할 수 있는 192.168.0.0이라는 네트워크에 속한 2라는 호스트를 의미한다.





공인 IP와 사설 IP

공인 IP 주소

• 공인 IP 주소(public IP address)는 전 세계에서 고유한 IP 주소이다.
• 네트워크 간의 통신, 이를테면 인터넷을 이용할 때 사용하는 IP 주소가 바로 공인 IP 주소이다.
• 공인 IP 주소는 ISP나 공인 IP 주소 할당 기관을 통해 할당받을 수 있다.



사설 IP 주소

• 사설 IP 주소(private IP address)란 사설 네트워크에서 사용하기 위한 IP 주소이다.
• 사설 네트워크란 인터넷, 외부 네트워크에 공개되지 않은 네트워크를 의미한다.
• IP 주소 공간 중에서 사설 IP 주소로 사용하도록 특별히 예약된 IP 주소 공간이 있다.



다음 범위에 속하는 IP 주소는 사설 IP 주소로 간주하기로 약속되어 있다.

• 10.0.0.0/8 (10.0.0.0 ~ 10.255.255.255)
• 172.16.0.0/12 (172.16.0.0 ~ 172.31.255.255)
• 192.168.0.0/16 (192.168.0.0 ~ 192.168.255.255)

사설 IP 주소의 할당 주체는 일반적으로 라우터(공유기 등)이다.

할당받은 사설 IP 주소는 해당 호스트가 속한 사설 네트워크상에서만 유효한 주소이므로, 얼마든지 다른 네트워크상의 사설 IP 주소와 중복될 수 있다.

예를 들어 위에 명시한 사설 IP 주소 범위에 속하는 192.168.0.2라는 주소도 타 사설 네트워크 내 호스트와 얼마든지 중복될 수 있다.

그래서 192.168.0.2라는 사설 IP 주소만으로는 일반적인 인터넷 접속을 비롯한 외부 네트워크 간의 통신이 어렵다.

그렇다면 사설 IP 주소를 사용하는 호스트가 외부 네트워크와 통신하려면 어떻게 해야 할까?

이때 사용되는 기술이 NAT(Network Address Translation)이다.



NAT

• NAT는 IP 주소를 변환하는 기술이다.
• 주로 네트워크 내부에서 사용되는 사설 IP 주소와 네트워크 외부에서 사용되는 공인 IP 주소를 변환하는 데 사용된다.
• NAT를 통해 사설 IP 주소를 사용하는 여러 호스트는 적은 수의 공인 IP 주소를 공유할 수 있다.



대부분의 라우터와 (가정용) 공유기는 NAT 기능을 내장하고 있다.

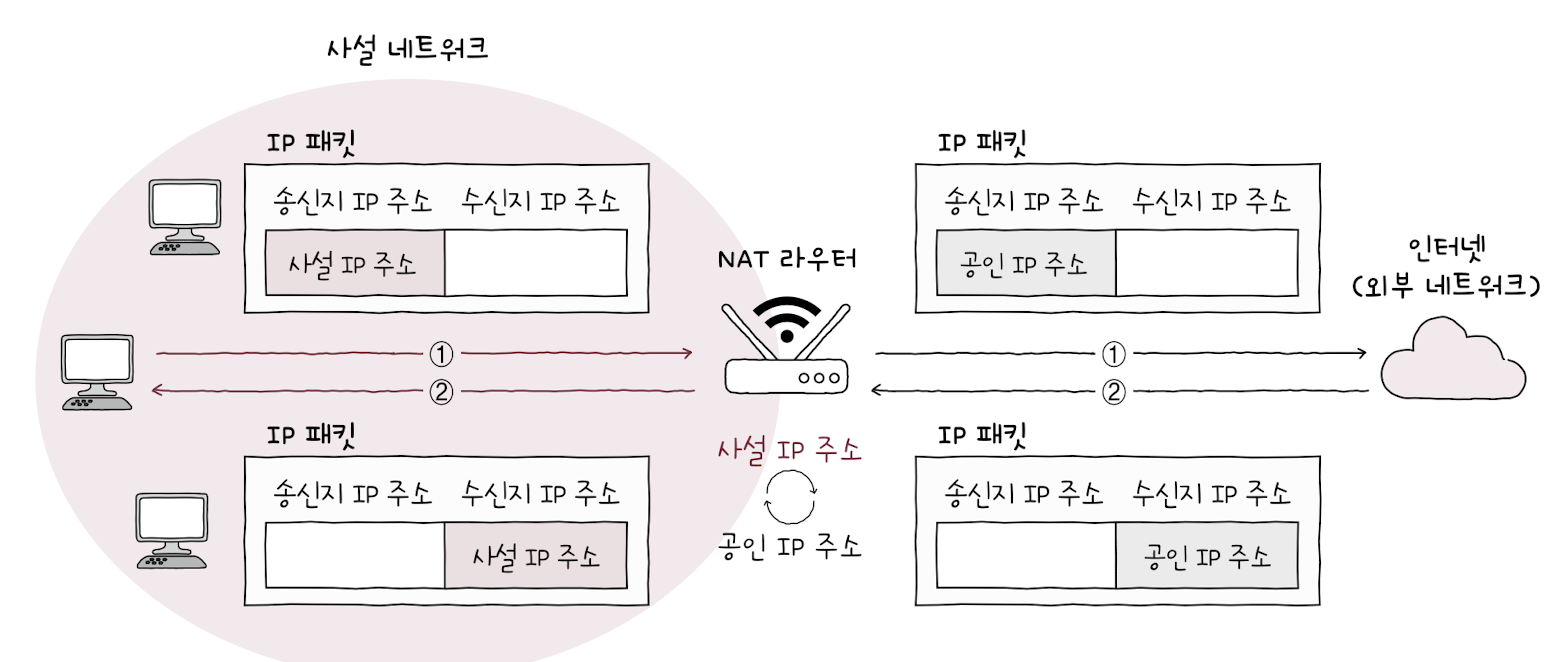

NAT는 아래와 같이 동작한다.

1. 우리의 사설 네트워크상에서 만들어진 패킷 속 사설 IP 주소는 공유기를 거쳐 공인 IP로 변경되고, 외부 네트워크로 전송된다.
2. 반대로 외부 네트워크로부터 받은 패킷 속 공인 IP 주소는 공유기를 거쳐 사설 IP 주소로 변경되어 우리의 사설 네트워크 속 호스트에 이르게 된다.





정적 IP 주소와 동적 IP주소

• 호스트에 IP 주소를 할당하는 방법은 크게 두 가지 방법이 있다.
• 하나는 정적 할당이고, 또 하나는 동적 할당이다.
• 전자는 수작업을 통해 이루어지고, 후자는 일반적으로 DHCP라는 프로토콜을 통해 이루어진다.



정적 할당

• 정적 할당은 호스트에 직접 수작업으로 IP 주소를 부여하는 방식이다.
• 이렇게 할당된 IP 주소를 정적 IP 주소(static IP address)라고 부른다.

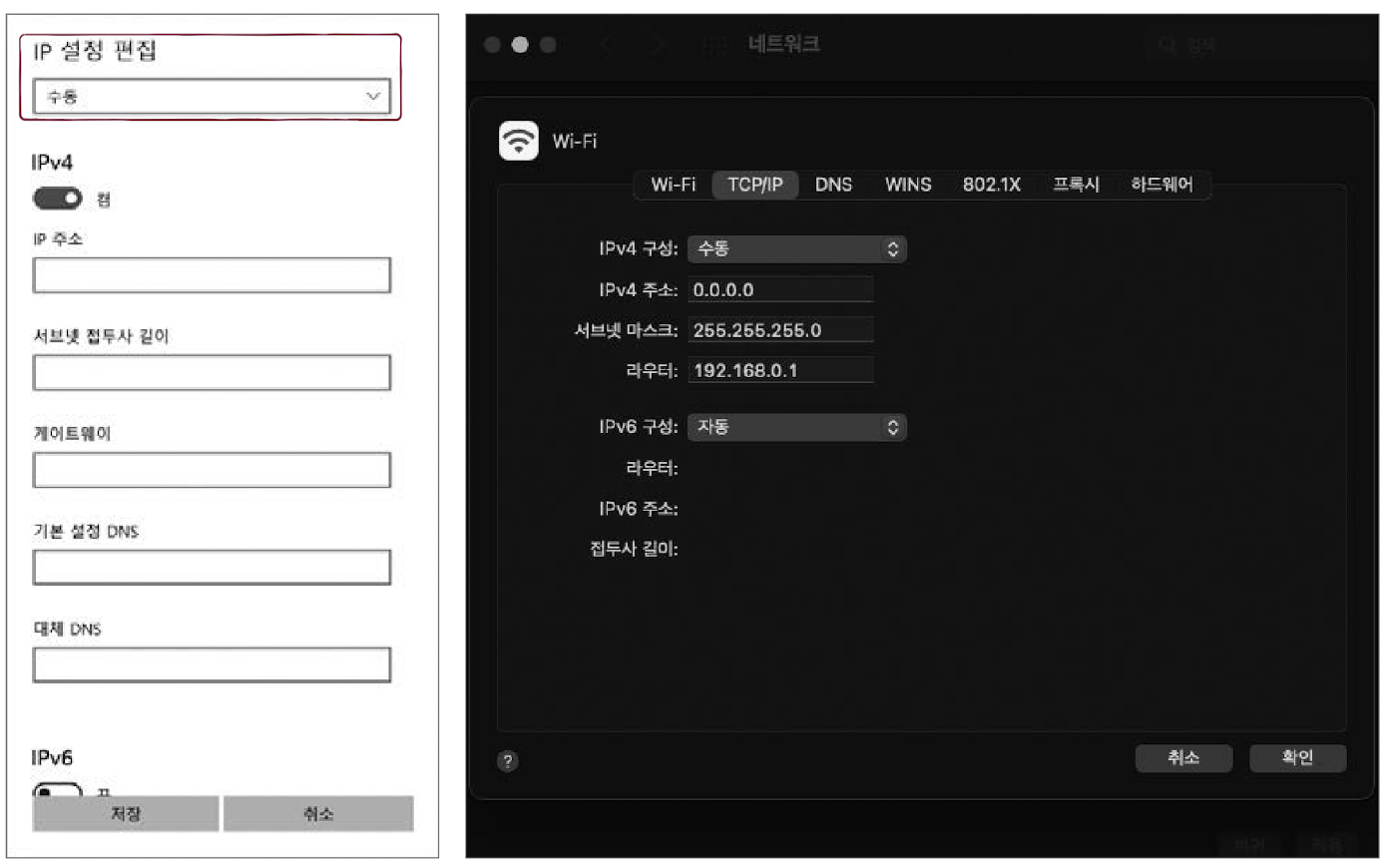

윈도우나 맥OS 등의 운영체제에서 네트워크 설정을 확인해 보면, 다음 화면처럼 IP 주소를 수동으로 설정할 수 있는 항목이 있다.

이곳에서 정적 IP 주소를 부여할 수 있다.

정적 IP 주소를 부여하기 위해 입력해야 하는 값은 대체로 유사하다.

일반적으로 부여하고자 하는 IP 주소, 서브넷 마스크, 게이트웨이(라우터) 주소, DNS 주소를 입력한다.

그러면 해당 호스트는 입력한 IP 주소에 해당하는 고정된 주소를 가지게 된다.



기본 게이트웨이

• 게이트웨이(gateway)의 일반적인 의미는 서로 다른 네트워크를 연결하는 하드웨어적/소프트웨어적 수단을 의미한다.
• 그중에서도 기본 게이트웨이(default gateway)는 호스트가 속한 네트워크 외부로 나가기 위한 기본적인 첫 경로(첫 번째 홉)를 의미한다.
• 그래서 기본 게이트웨이는 네트워크 외부와 연결된 라우터(공유기)의 주소를 의미하는 경우가 많다.

예를 들어
네트워크 주소가 192.168.0.0/24일 경우, 보통 192.168.0.1을 기본 게이트웨이로 설정하는 일이 많다.
하지만 기본 게이트웨이는 네트워크 관리자나 시스템 설정에 따라 다를 수 있으며, 반드시 .1이 되어야 할 이유는 없다.

IP 할당의 맥락에서 사용된 ‘게이트웨이’라는 용어는 기본 게이트웨이를 의미하기 때문에, 위 화면 속 [게이트웨이] 항목과 [라우터] 항목에는 공통적으로 기본 게이트웨이 역할을 하는 라우터(공유기)의 주소를 적어 주면 된다.



동적 할당과 DHCP

동적 할당

IP 주소를 정적으로만 할당하다 보면 호스트의 수가 많아질 경우 관리가 곤란해질 수 있다.

의도치 않게 잘못된 IP 주소를 입력할 수도 있고, 중복된 IP 주소를 입력할 수도 있다.

이럴 때 사용 가능한 IP 주소 할당 방식이 바로 동적 할당이다.

• 동적 할당은 정적 할당과는 달리 IP 주소를 직접 일일이 입력하지 않아도 호스트에 IP 주소가 동적으로 할당되는 방식이다.
• 이렇게 할당된 IP 주소를 동적 IP 주소(dynamic IP address)라고 부른다.
• 동적 IP 주소는 사용되지 않을 경우 회수되고, 할당받을 때마다 다른 주소를 받을 수 있다.
• 우리가 스마트폰이나 노트북을 이용할 때 수동으로 IP 주소를 설정하지 않고도 인터넷을 이용할 수 있는 것은 십중팔구 IP 주소가 동적으로 할당되었기 때문이다.
• 그만큼 동적 할당과 동적 IP 주소는 아주 일상적으로 사용된다.



DHCP

IP 동적 할당에 사용되는 대표적인 프로토콜이 바로 DHCP(Dynamic Host Configuration Protocol)이다.

우리가 동적 IP 주소를 일상적으로 사용하는 만큼, DHCP 또한 빈번히 사용된다.

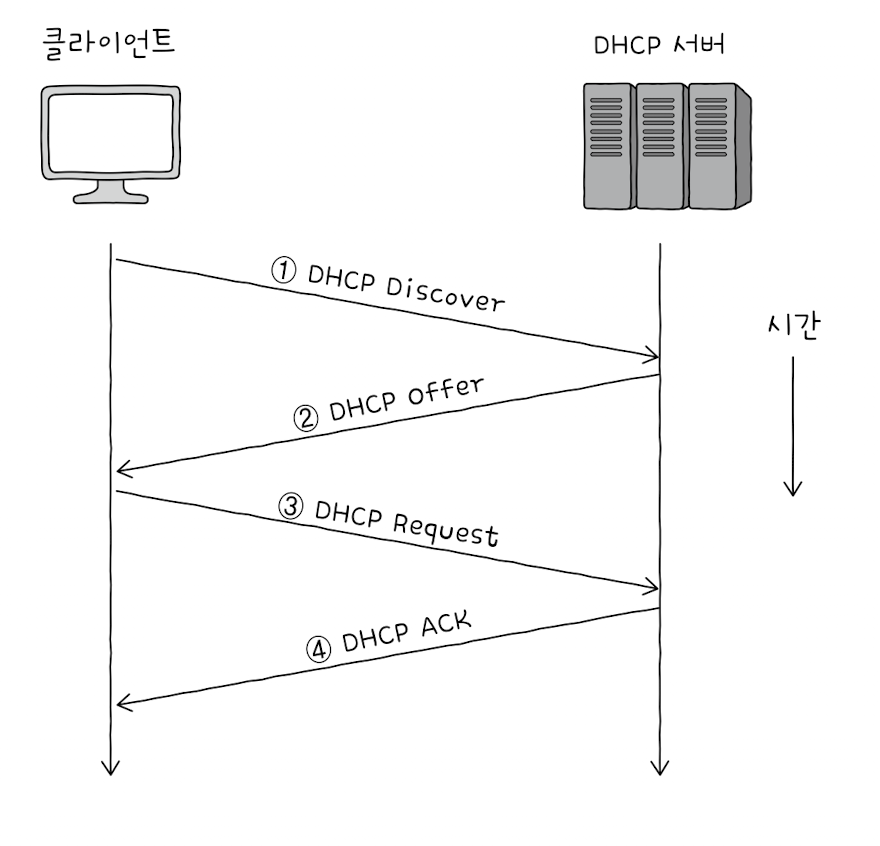

DHCP를 통해서 IP를 동적 할당 받는 과정은 아래와 같다.

① DHCP Discover (클라이언트 → DHCP 서버)

• 클라이언트가 DHCP 서버를 찾기 위해 브로드캐스트로 요청 메시지를 보낸다.
• 이때 클라이언트는 아직 IP가 없기 때문에 송신지는 0.0.0.0이다.



② DHCP Offer (DHCP 서버 → 클라이언트)

• 서버는 클라이언트에게 사용할 수 있는 IP 주소와 서브넷 마스크, 임대 기간 등을 제안한다.



③ DHCP Request (클라이언트 → DHCP 서버)

• 클라이언트가 받은 제안에 대해 "이 IP 주소를 쓰겠다"는 응답을 서버에 보낸다.
• 이 메시지도 브로드캐스트 방식으로 전송된다.



④ DHCP ACK (DHCP 서버 → 클라이언트)

• 서버가 클라이언트의 요청을 승인하고 IP 주소 사용을 최종 확정한다.
• 클라이언트는 이때부터 임대 기간 동안 해당 IP를 사용한다.



IP 주소의 사용 기간이 모두 끝나 IP 주소가 DHCP 서버에 반납되면 원칙적으로는 이 과정을 다시 거쳐서 IP 주소를 재할당받아야 한다.

하지만 IP 주소 임대 기간이 끝나기 전에 임대 기간을 연장할 수도 있다.

이를 임대 갱신(lease renewal)이라 한다.

임대 갱신은 IP 주소의 임대 기간이 끝나기 전에 기본적으로 두 차례 자동으로 수행된다.

만일 자동으로 수행되는 임대 갱신 과정이 모두 실패하면 그때 IP 주소는 DHCP 서버로 반납된다.



0.0.0.0 VS 127.0.0.1

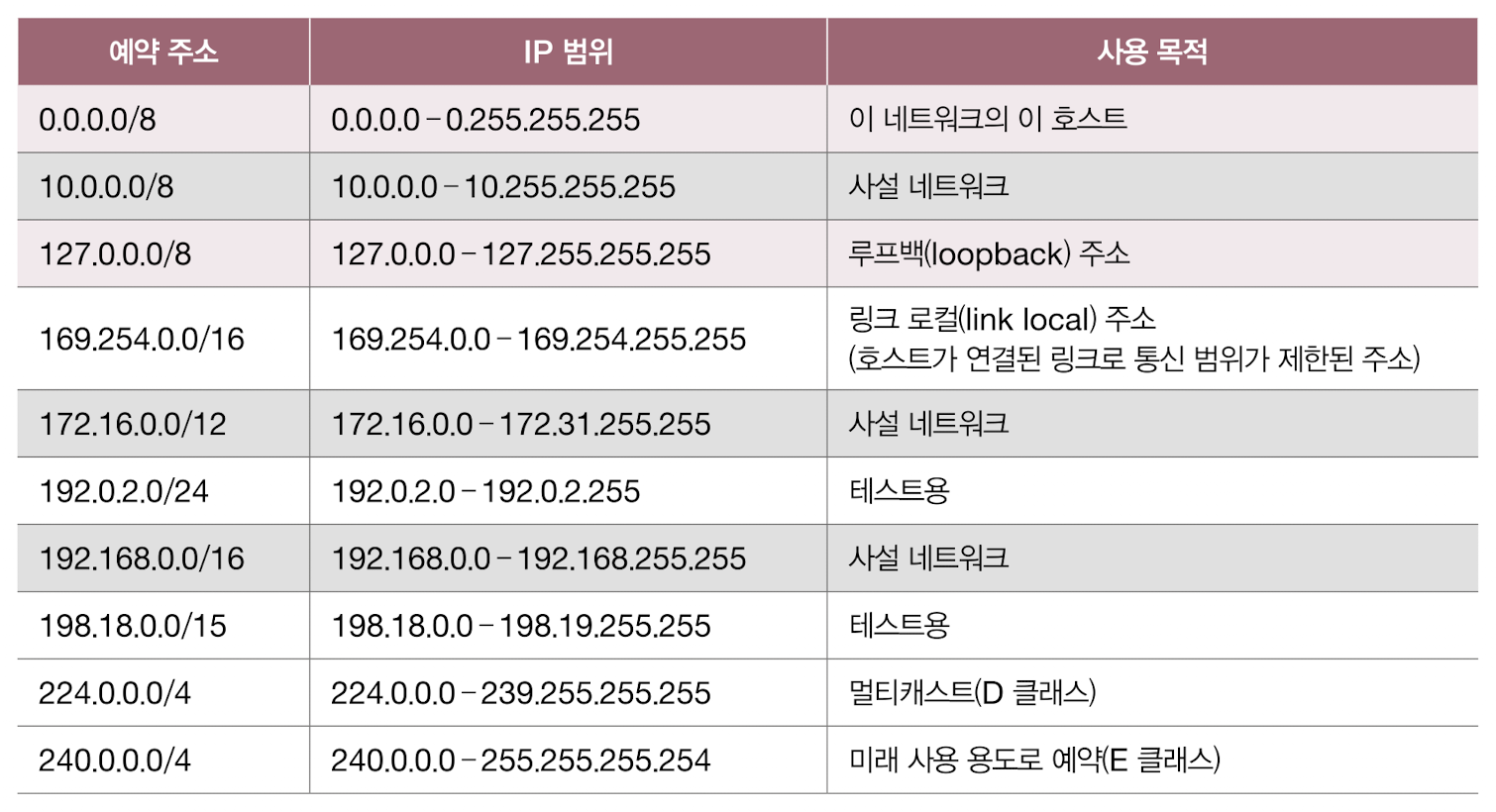

특수한 목적을 위해 예약된 IP주소도 있다.

루프백 주소(127.0.0.1)

• 루프백 주소는 자기 자신을 가리키는 특별한 주소이다.
• 가장 일반적으로 사용되는 주소는 127.0.0.1이며, 로컬호스트(localhost) 라고도 부른다.
• 루프백 주소로 전송된 패킷은 자기 자신에게 되돌아오기 때문에, 자신을 마치 다른 호스트처럼 간주하여 패킷을 전송할 수 있다.
• 이는 주로 테스트나 디버깅 용도로 활용된다.



0.0.0.0/8

• 0.0.0.0/8은 DHCP Discover 과정에서도 아직 IP를 할당받지 못한 클라이언트는 송신지 주소를 0.0.0.0으로 설정하여 DHCP 서버를 찾는다.
• 즉, IP가 없을 때 임시로 자신을 표현하기 위해 0.0.0.0을 사용하는 경우가 많다.



0.0.0.0/0

• 0.0.0.0/8과 유사하지만 의미가 다른 주소로 0.0.0.0/0이 있다.
• 이는 "모든 임의의 IP 주소" 를 의미하는 주소이며, 주로 라우팅에서 기본 경로(Default Route) 를 나타낼 때 사용된다.
• 기본 경로란 패킷이 도달할 정확한 목적지를 찾지 못했을 때, 기본적으로 해당 경로(보통 라우터)를 통해 패킷을 전달하라는 의미이다.
• 즉, 명확한 목적지가 없으면 우선 이쪽으로 보내라는 라우팅 규칙이다.
